帶偏心套軸承的內圈端面上有偏心凸臺，偏心套的內孔上有偏心凹位，兩者采用偏心卡緊方式與軸固定。軸的轉矩會增大偏心套將內圈固定于軸上的緊固力，因此要求鎖緊偏心套時的轉動方向要與軸的轉動方向一致，安裝過程如下：

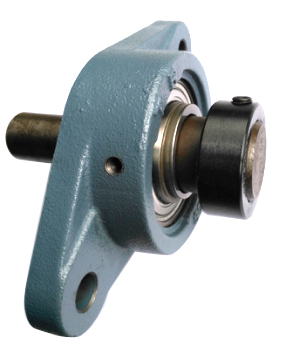

1、檢測設備安裝底座的剛性、安裝面的平面度、軸的尺寸公差等是否合格，確認軸是否有彎曲、傷痕、毛刺等問題，再將帶座軸承套入軸上。
| 螺栓規格 | 擰緊力矩（N.m） |
M6 | 3~6 |
M8 | 6~10 |
M10 | 12~21 |
M12 | 21~37 |
M14 | 34~60 |
M16 | 53~93 |
M18 | 80~140 |
M20 | 105~190 |
M22 | 145~260 |
M27 | 270~480 |
M30 | 360~650 |
M33 | 490~890 |
M36 | 630~1130 |
2、將帶座軸承裝到所定位置后，用螺栓將座與設備固定，安裝螺栓要用規定的扭矩?cái)Q緊，參照上表。

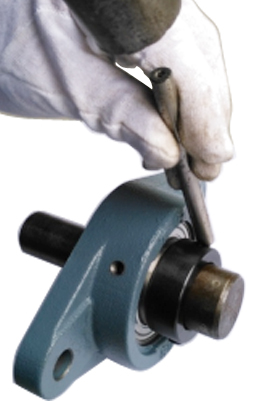

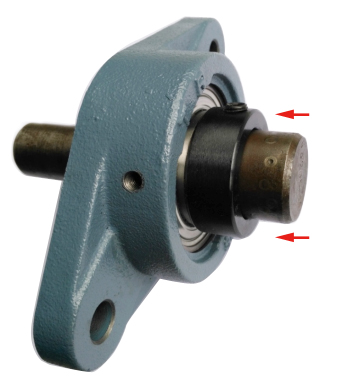

3、偏心套的偏心凹位嵌入內圈的偏心凸臺后，沿著軸的旋轉方向轉動偏心套去固定內圈和軸，可用敲打的方式轉動偏心套，軸的旋轉為順時針時，偏心套要順時針敲打，軸的旋轉為逆時針時，偏心套要逆時針敲打。

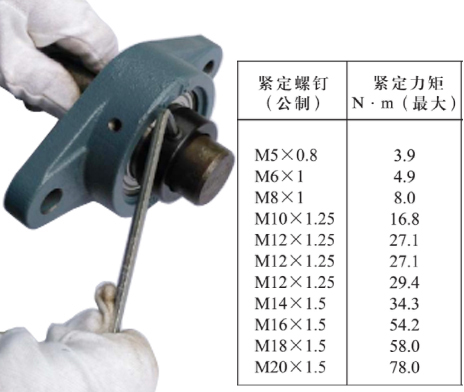

4、最后用規定的扭矩?cái)Q緊偏心套上的緊定螺釘，參照上表。
